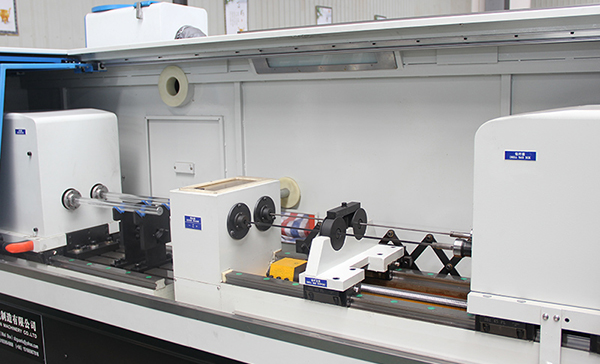

ZSK2103x2x1000мм двухосный сверлильный станок пистолета
Главная » Продукция » Станки для глубокого сверления » ZSK2103x2x1000мм двухосный сверлильный станок пистолета
ZSK2103×2×1000mm сверлильный станок пики

Двухосный сверлильный станок пистолета

ZSK2103x2x1000мм двухосный сверлильный станок пистолета принимает метод обработки сверления пистолета, буровая коронка вертится, бесступенчатая подача.

Диапазон диаметра сверления: 3mm -30mm.

Глубина сверления: 1000mm

Система числового программного управления: GSK(Китай) или полуавтоматическая

Двухосная структура, тоже сверлить 2 изделия в одное время.

Корпус машины льёт, жёсткость хорошая, отличная стабильность.

Ящик бурильной трубы с четырёхосной структурой, 2 преобразователь частоты контролирует привод от электродвигателя. Подача серводвигатель.

Серводвигатель побудит, скорость подачи бесступенчатая, скорость подачи 1-500 мм/минуту.

Этапы обработки глубоких отверстий изделия

1. Закрепить изделие на верстаке.

2. Пневматическая система контролирует систему направляющей втулки направляющей полки.

3. Включает высоковольтный насосный агрегат системы охлаждения.

4. Включает ящик бурильной трубы, побудит коронка вертеться.

5. Система Z ось подачи побудит подачи буровой коронки.

6. После сверления установленного расположения, буровая коронка вернется, охлаждение прекращается, герметическая направляющая полка распустится.

2-6 этапы, ЧПУ управление.

Главный параметр оборудования

Форма

Параметр

Примечание

Фронт работы

Диапазон диаметра сверления

Φ4~Φ20mm

Фронт работы

1000mm

Шпиндель пространство

120/180/250mm

Особенность оборудования

Z Ось

Диапазон скорости подачи

5~500mm/min

Бесступенчатый

Диапазон быстрой скорости

3000mm/min

X Ось

Скорость быстрой подачи

1000mm/min

Маршрут

650mm

Y Ось

Скорость быстрой подачи

2000mm/min

Маршрут

300mm

Ящик бурильной трубы

Диапазон скорости

800~7000r/min

Бесступенчатый

Мощность генератора

3KW×2

Электродвигатель с частотным преобразователем

Грузоподъёмность станка

200kg

Отношение метра отверстия

≤100

Система ЧПУ

FANUC

Система охлаждения

Диапазон давления системы охлаждения

1~10MPa

Регулируемый

Диапазон дебита системы охлаждения

6~100L/min

Регулируемый

Точность фильтраций

20μm

Объём бака

>1000L

Главные структуры оборудования

Корпус машины

Ящик бурильной трубы

Система подачи (Z Ось)

Система охлаждения

Контроллер температуры масла

Автоматическое оборудование удаления стружки

Центральная система смазки

Пневматическая система управления

Система направляющей полки

Система распорок бурильной трубы

ЧПУ система управления

Легко изнашиваемые детали

Фильтрованная бумага бака

Сливной клапан
